Cómo diseñar un diagrama
Conceptos básicos

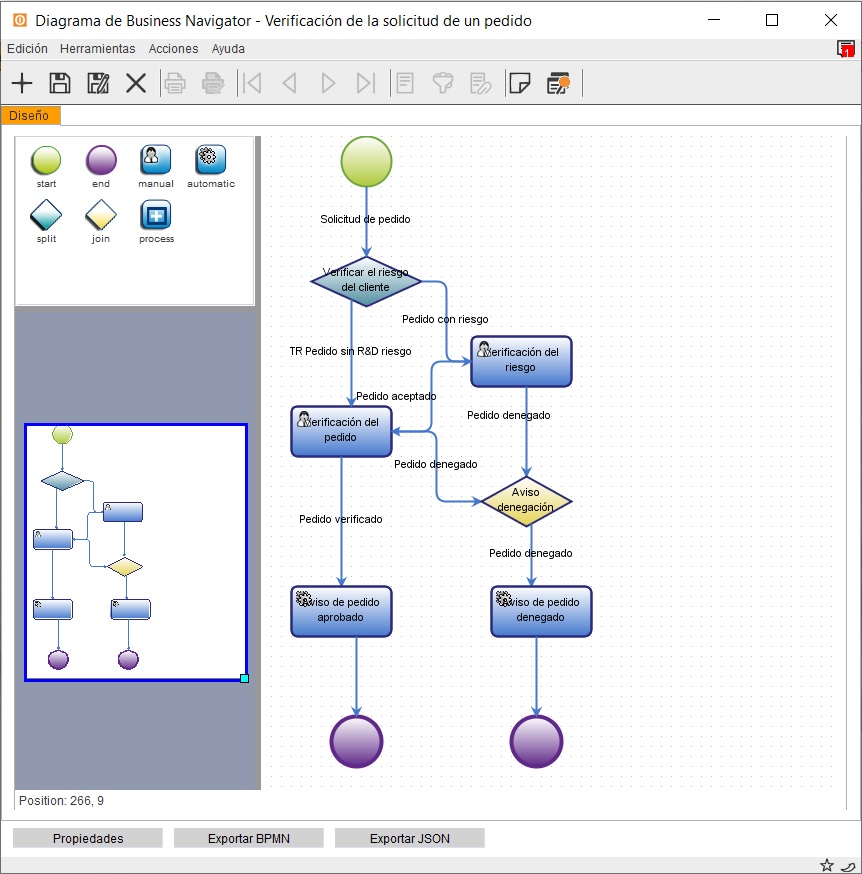

Los flujos de trabajo se crean mediante el Diseñador de diagramas, el cual permite crear los diagramas y modelar los procesos de forma gráfica. Para mantener los diagramas, desde UI y la vista Principal, en Sistema y Diseño, acceda a Business Navigator, Diagramas.
Los procesos que se representan mediante diagramas constan de los siguientes elementos y sus conectores:
- Inicio
- Actividad
- Bifurcación
- Unión
- Subproceso
- Fin
Dichos elementos disponen de propiedades que pueden ser consultadas y editadas para su modificación.
Las propiedades generales de un diagrama son las siguientes:
- Código. El nombre interno que identifica al diagrama.
- Diagrama. La descripción del diagrama.
- Objeto de negocio. El objeto de negocio al que está asociado el diagrama.
- Activo. Indica si el diagrama ya está en producción o sólo está en proceso de diseño.
- Traza. Indica si el diagrama activo está en modo traza. Con este modo se facilitan las pruebas del diagrama ya que todos los destinatarios de las actividades manuales son el propio iniciador (LAUNCHER). Solo se puede activar este modo en caso de que el diagrama esté activo.
- Estructura. La estructura del modelo organizativo al que está vinculado el diagrama. Para conocer más consulte el Modelo organizativo Cegid.
- Clase de personalización. Clase de apoyo Java del diagrama.
- Tipo de administrador:
- En cuanto al método para determinar el administrador del diagrama, puede ser de diversos tipos:
- Un elemento del modelo organizativo:
- Un usuario.
- Un grupo o rol; como destinatarios múltiples.
- Un elemento del modelo organizativo de Cegid, en caso de haber informado las estructura:
- Una persona.
- Los miembros de una unidad; como destinatarios múltiples.
- El responsable de una unidad.
- Un elemento del modelo organizativo:
- En cuanto al método para determinar el administrador del diagrama, puede ser de diversos tipos:
- Administrador. Usuario, grupo o rol con capacidad para realizar acciones de administración sobre él diagrama y sus instancias.
- Enlace con la ayuda. Página web de acceso a la ayuda del proceso.
- Versión. La versión actual del diagrama.
- Número de versión. Número total de versiones del diagrama en el histórico de versiones.
- Fecha modificación. Fecha de la última modificación.
- Usuario modificación. Usuario que ha realizado la última modificación.
- Variables. La lista de variables globales del diagrama.
El sistema permite tratar con tareas manuales y automáticas:
- La tarea manual requiere de un destinatario que se responsabilice de su ejecución, generalmente con la ayuda de una aplicación interactiva.
- La tarea automática es aquélla que se realiza sin ninguna intervención humana.
Además...
¿Cuál es el diagrama más simple que se puede representar?
El diagrama más simple que se puede representar es el que sólo contiene un nodo inicio, una actividad y un fin, con sus dos conectores.
¿Cómo agregar un conector entre dos elementos?
Para agregar un conector entre dos elementos, sitúe el cursor sobre el centro del primer elemento. Haga clic y sin dejar de pulsar el botón del ratón, la imagen del cursor cambia por la de una mano. Arrastre el elemento hacia el centro del segundo nodo. Al soltar el botón, se agrega el conector y se muestra el diálogo de propiedades de la transición, siendo posible indicar su nombre y título.
¿Un objeto de negocio puede tener más de un diagrama asociado?
Un objeto de negocio sólo puede tener un diagrama asociado activo. Es posible definir más de un diagrama pero sólo uno de ellos puede estar en producción, es decir, activo.
¿Versionado de diagramas?
El versionado de los diagramas consiste en que la modificación de un diagrama no afecte a los procesos que pudieran estar en curso.
Al guardar un diagrama se pregunta al usuario si desea mantener la actual versión o crear una de nueva. La pregunta exacta es la siguiente:
- ¿Desea guardar las modificaciones y crear una nueva versión del diagrama?
- Seleccione Sí para guardar los cambios y crear automáticamente una nueva versión.
- Seleccione No para guardar los cambios y mantener la versión actual.
Además:
- Al consultar un proceso en ejecución se ve su versión de diagrama.
Algunas reglas:
- Las versiones no se exportan.
- El usuario puede ver, no modificar, las versiones activas.
